滚动轴承的画法

时间:2023-09-25   访问量:134

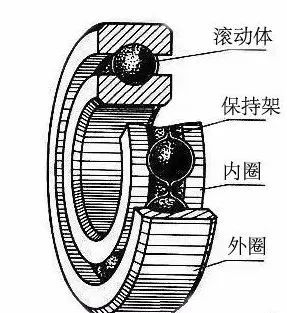

滚动轴承是一种标准件,它的作用是用来支承旋转轴及轴上的机件的,因为具有结构紧凑、摩擦力小的特点,在机械工业中被广泛使用,也是机械制图中不时需要接触的。按大类可以分为向心轴承(主要是承载径向力的)、推力轴承(主要承载轴向力)、向心推力轴承(可以同时承受径向和轴向的载荷)。

滚动轴承剖视图轮廓应按外径D、内径d、宽度B等实际尺寸绘制,轮廓内可用简化画法或示意画法绘制;滚动轴承的画法包括规定画法、特征画法、通用画法。


特 征 画 法:

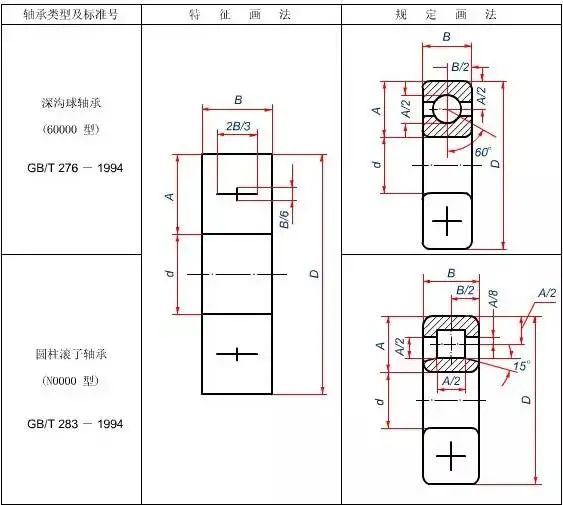

在剖视图中,如需较形象地表示滚动轴承的结构特征时,可采用表中所示在矩形线框内画出其结构特征要素符号的方法表示

表滚动轴承的通用画法中图4~图7的规定也适用于特征画法。特征画法应绘在轴的两侧

规 定 画 法:

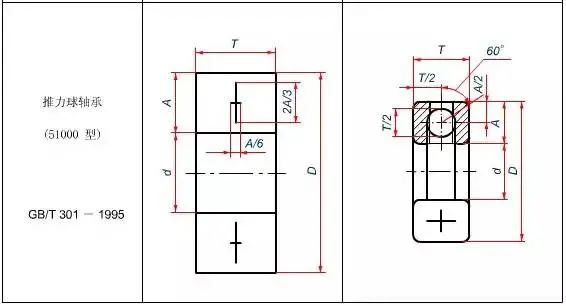

必要时,在滚动轴承的产品图样、产品样本、用户手册和使用说明书中可采用表中的规定画法绘制。规定画法一般绘制在轴的一侧,另一侧按通用画法绘制


通用画法示例


装配图中滚动轴承的画法示例


在装配图中,表示滚动轴承时,允许按简化画法画出对称图形的一半,另一半只画出其轮廓,并用细实线画出轮廓的对角线或用粗实线画出十字;在装配图中,示意画法适用于只需简单表达滚动轴承结构的情况。
