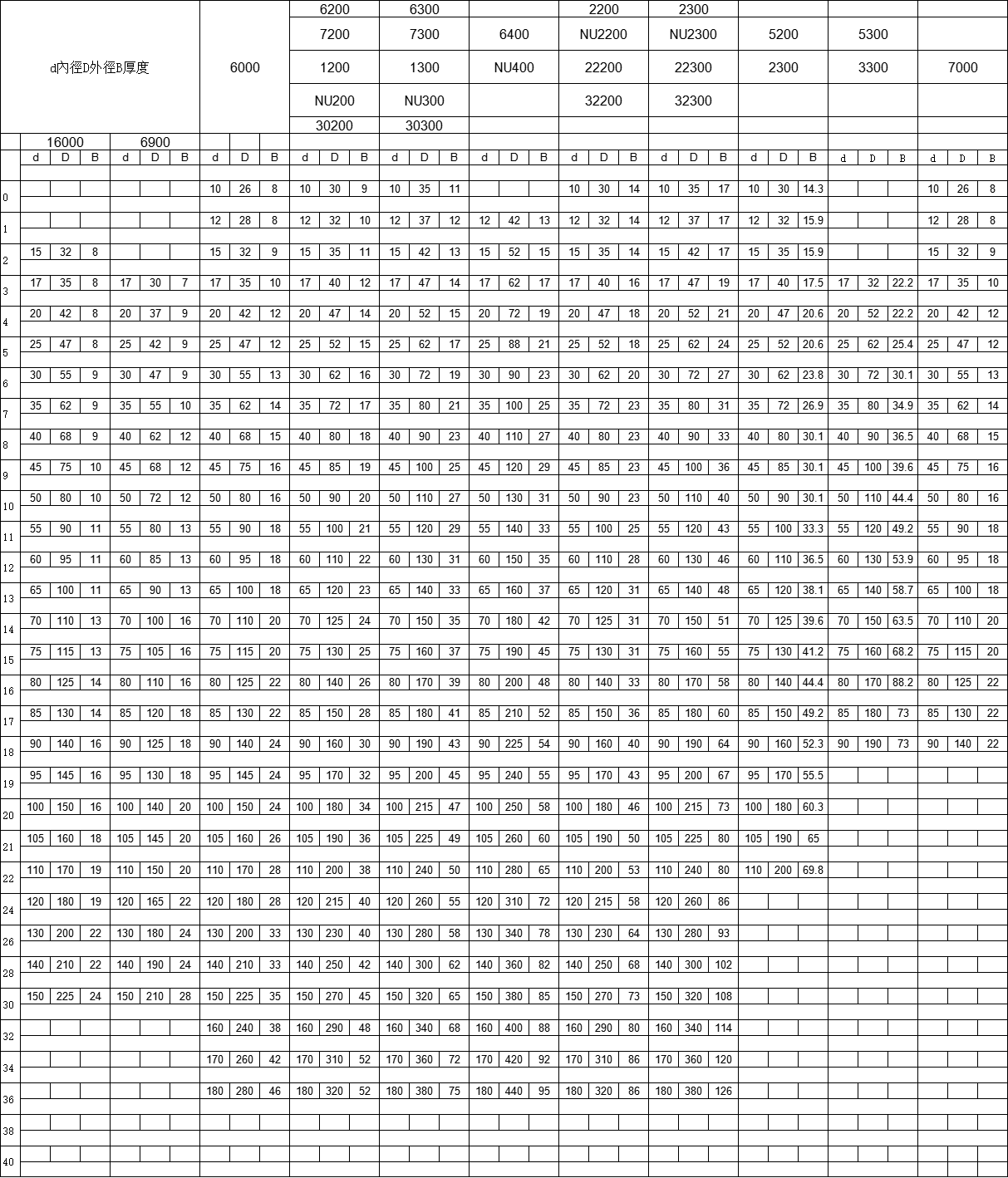

轴承规格型号表

时间:2023-09-26   访问量:112

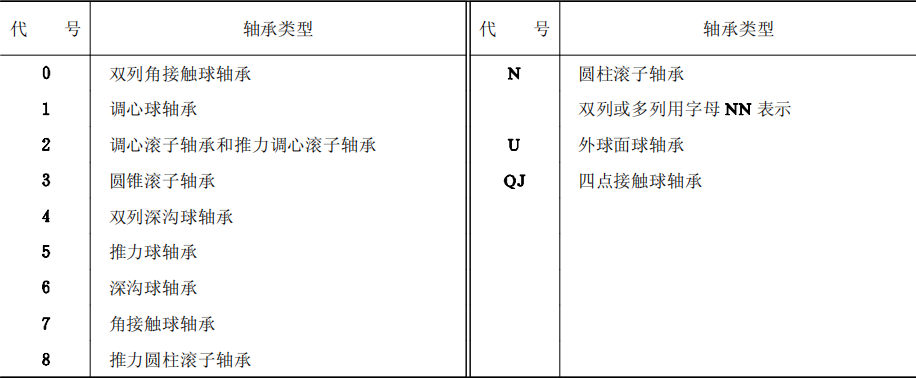

轴承类型代号用数字或字母表示::

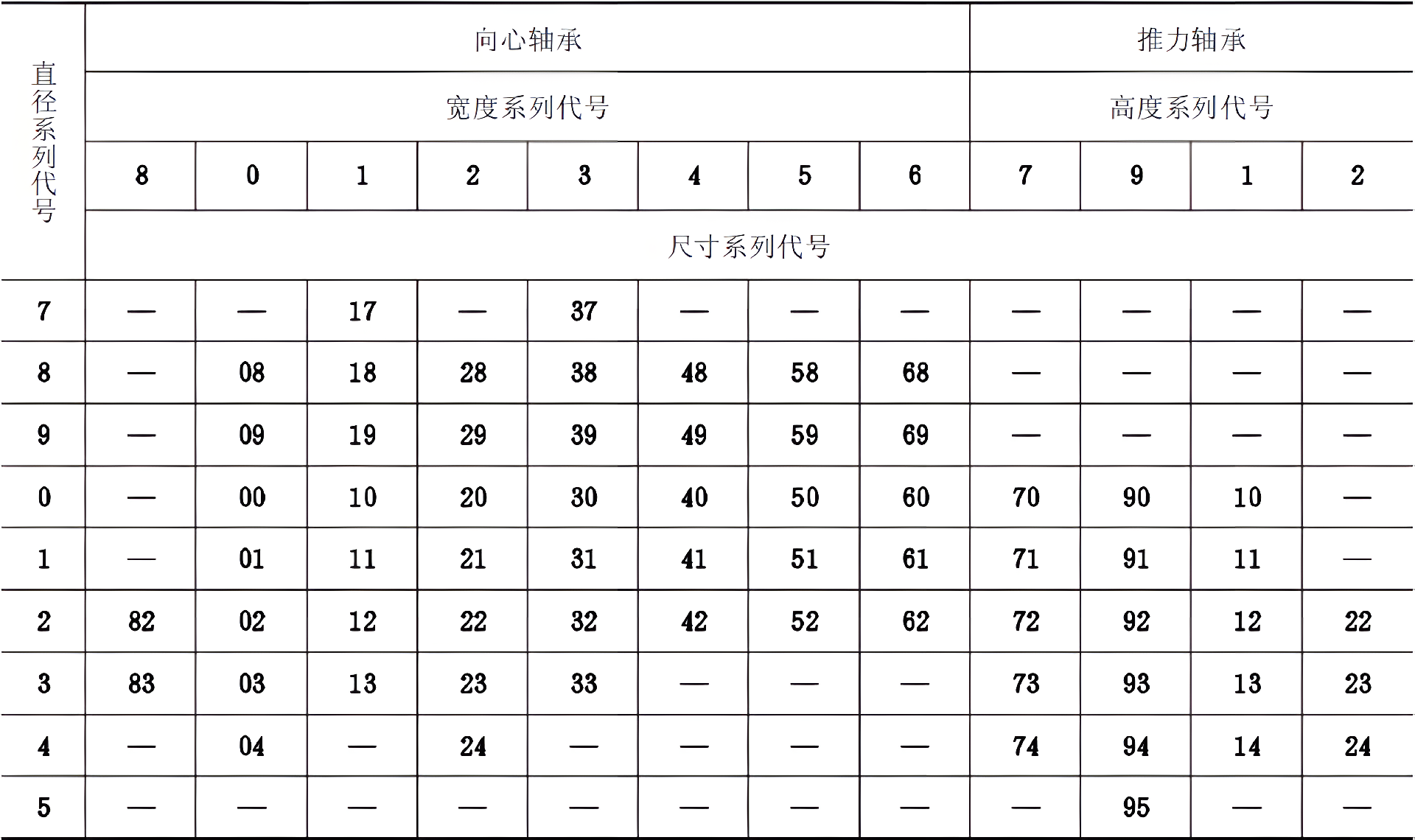

尺寸系列代号由轴承的宽 高 度系列代号和直径系列代号组合而成;向心轴承 推力轴承尺寸系列代号的表示:

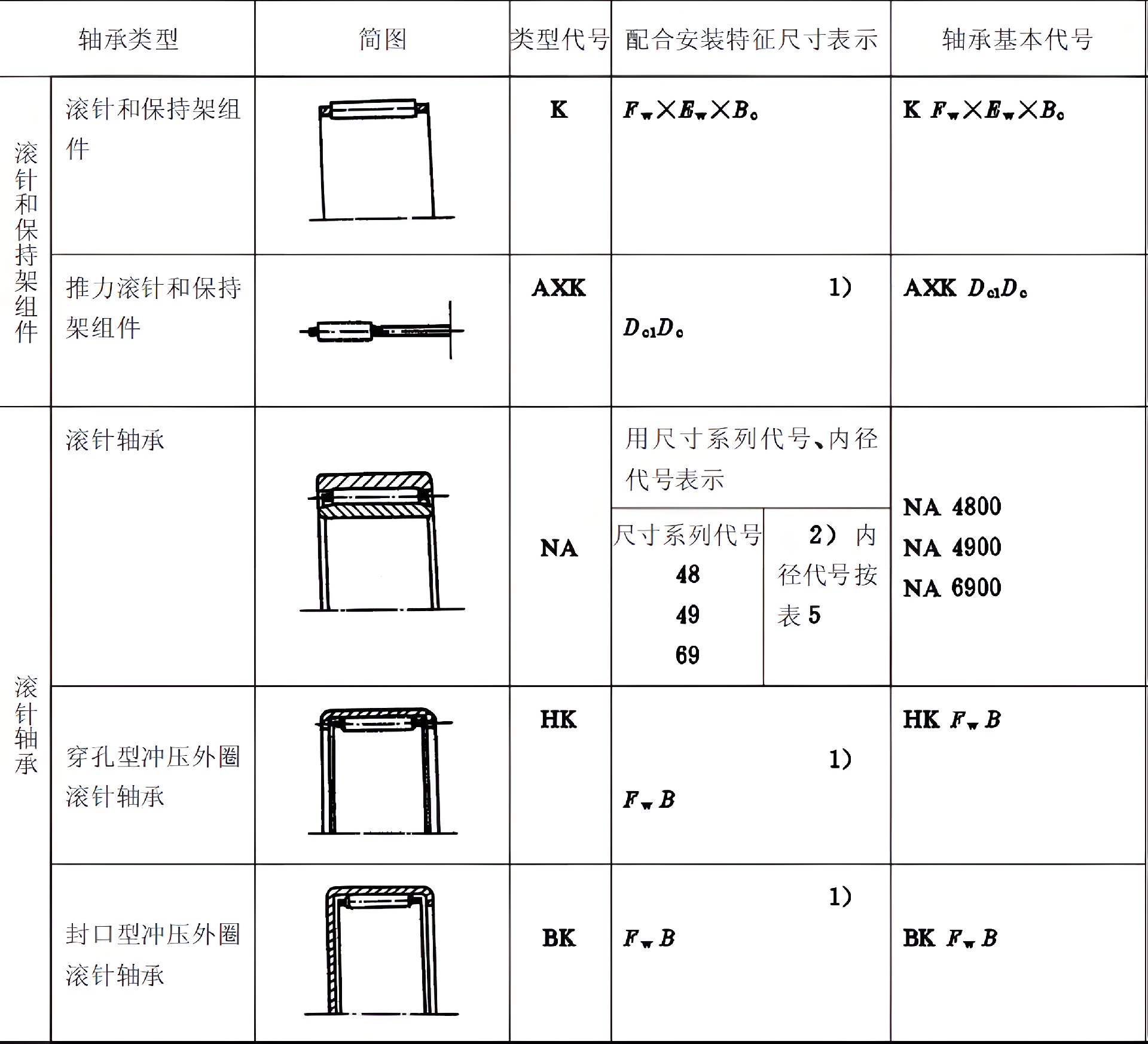

滚针轴承基本代号号由轴承类型代号和表示轴承配合安装特征的尺寸构成;代号中类型代号用字母表示 表示轴承配合安装特征的尺寸 用尺寸系列 内径代号或者直接用毫米数表示:


内径尺寸代号:内径在20~495mm之间的轴承,代号乘以5可计算出其内径尺寸。


而内径在10~17mm的之间的,代号00----内径10mm;代号01----内径12mm;代号02----内径15mm;代号03----内径17mm。
