SKL免维护长寿命调心滚子轴承

时间:2024-06-28   访问量:199


特性

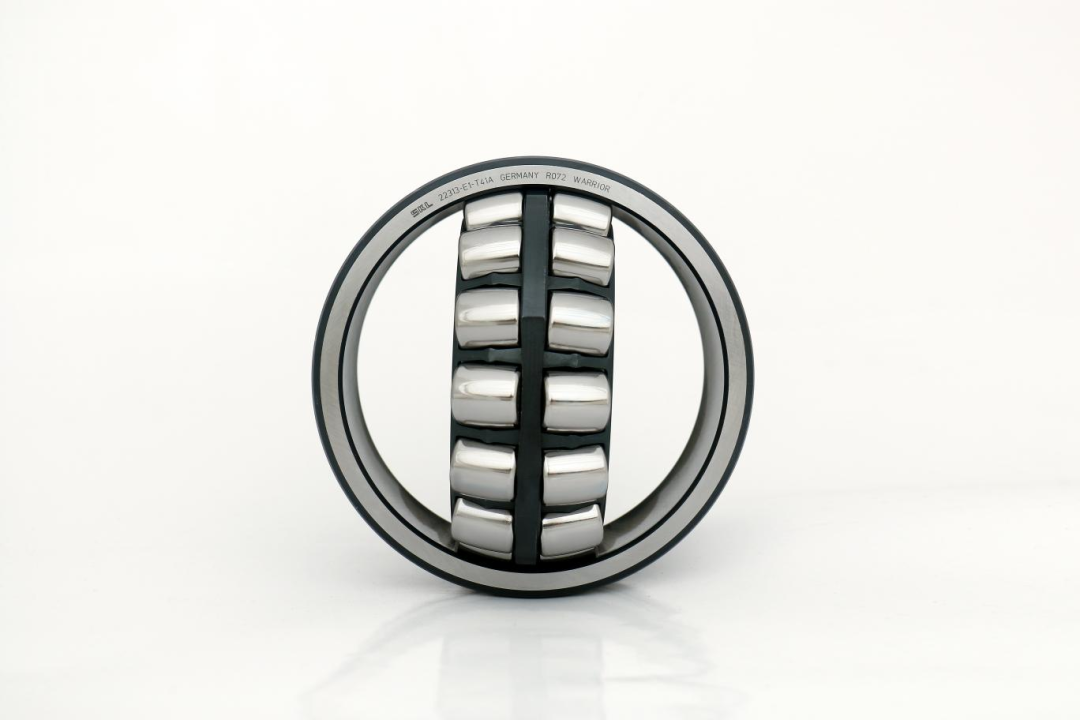

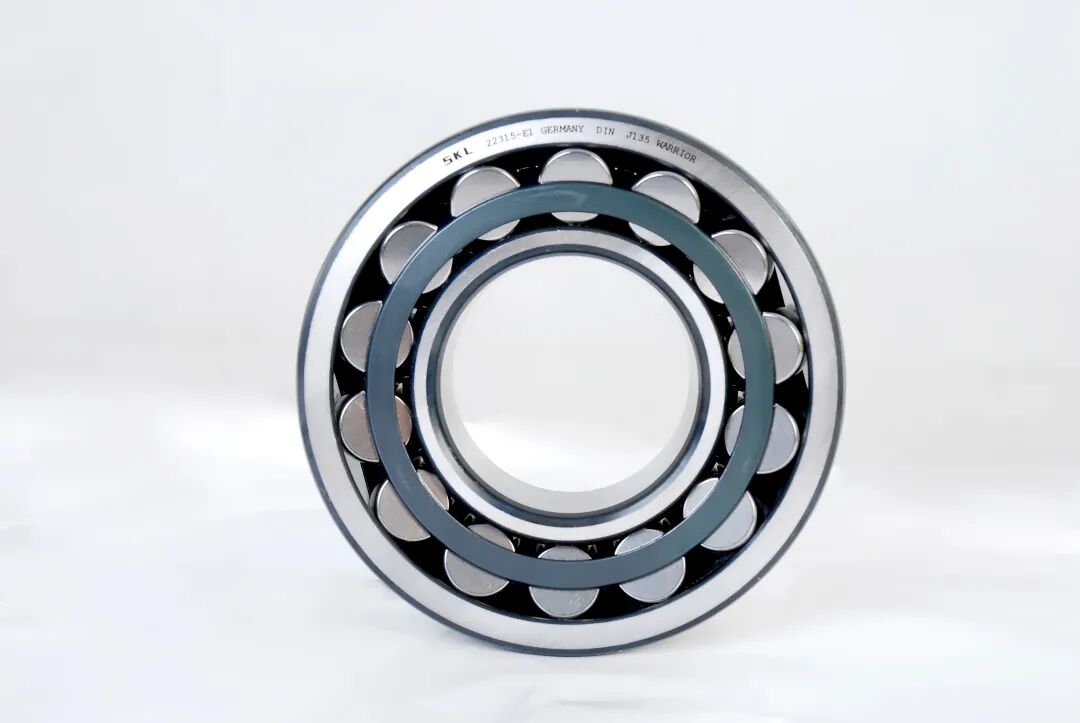

免维护长寿命调心滚子轴承是单列或双列不可分离轴承,包括有球面滚道的实体外圈、实体内圈、带保持架的鼓形滚子、密封装置。内圈有圆柱孔或园锥孔,对称的鼓形滚子在外圈球面滚道里可以自由调位。因此,可以补偿轴的弯曲以及配合面的不对中。

大部分尺寸的调心滚子轴承采用加强型内部设计这些轴承具有更好运动学性能和优化的滚道表面,并由高性能材料制成,在相同工作条件下,轴承的基本额定动载荷和基本额定寿命显著提高。配合性能可靠的密封装置,具有防水、防潮、防污染、润滑优良、永远可靠、终身免维护、高可靠性、高承载力等优点,特别适用于恶劣的操作环境、强振动和高冲击场台。



原理

在轴承的两侧安装有钢骨架的防尘盖或者带钢骨架的接触式丁腈橡胶密封圈,经过大量的实验室和现场试验,其密封性能的可靠性和有效性得到充分验证,真正做到免维护;配合内部加强型设计、外圈引导方式,特别适用于振动场合。


应用领域

冶金、矿山机械、流体机械、材料装卸、工业齿轮箱、皆路和能源等应用领域,特别适用于有振动、环境恶劣的授作工况。



设计及变型

2Z-轴承两侧带钢骨架防尘盖

RSR-轴承一侧带钢骨架的接触式、丁腈橡胶材质密封圈

2RSR-轴承两侧带钢骨架的接触式、,丁腈橡胶材质密封圈

E1-加强型设计

K-圆锥孔,1:12

K30-圆锥孔,1:30

T41A-适合振动载荷,直径公差带变窄内部径向游隙 C4

T41D-适合振动载荷,直径公差带变窄,内部径向游隙 C4 ,内孔具有薄铬层


尺寸标准

基本尺寸符合DN 616


公差等级

公差等级符合DN 620 ,默认管通级,可根据客户要求提供符合P6、P5公差等级的调心滚子轴承


径向游隙

符合DIN 620-4,默认CN组,可根据客户要求提供其它游隙组别





保持架

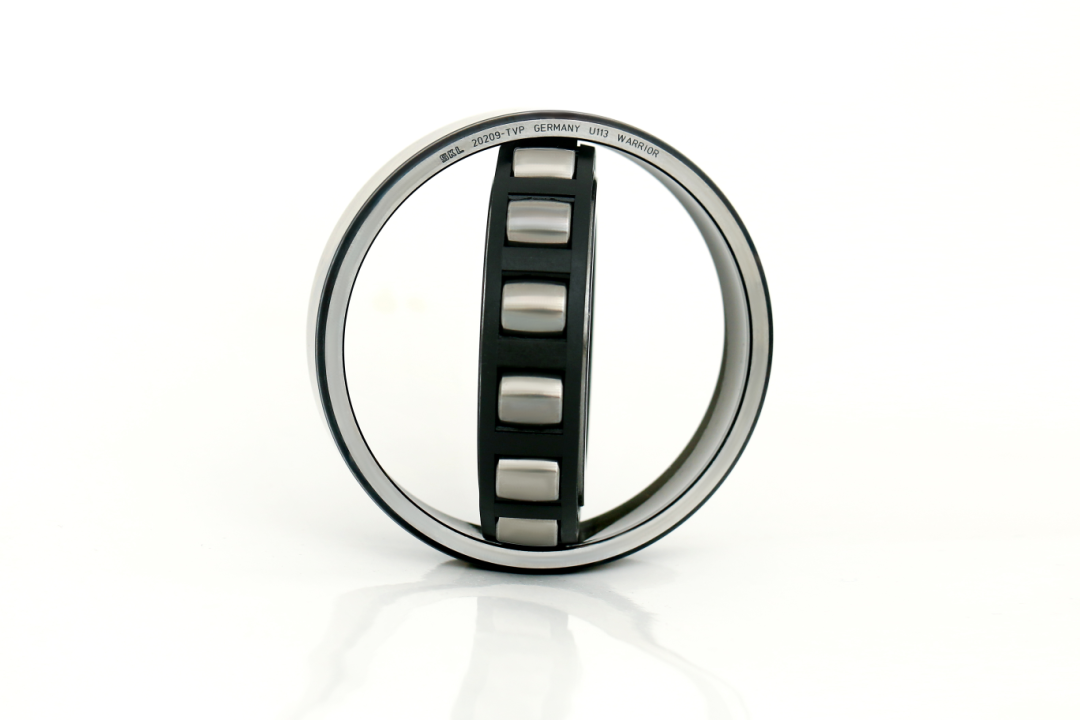

玻璃纤维增强PA66保持架,滚动体引导(型号后级TVP)

机削黄铜保持架,滚动体引导(型号后缀M)

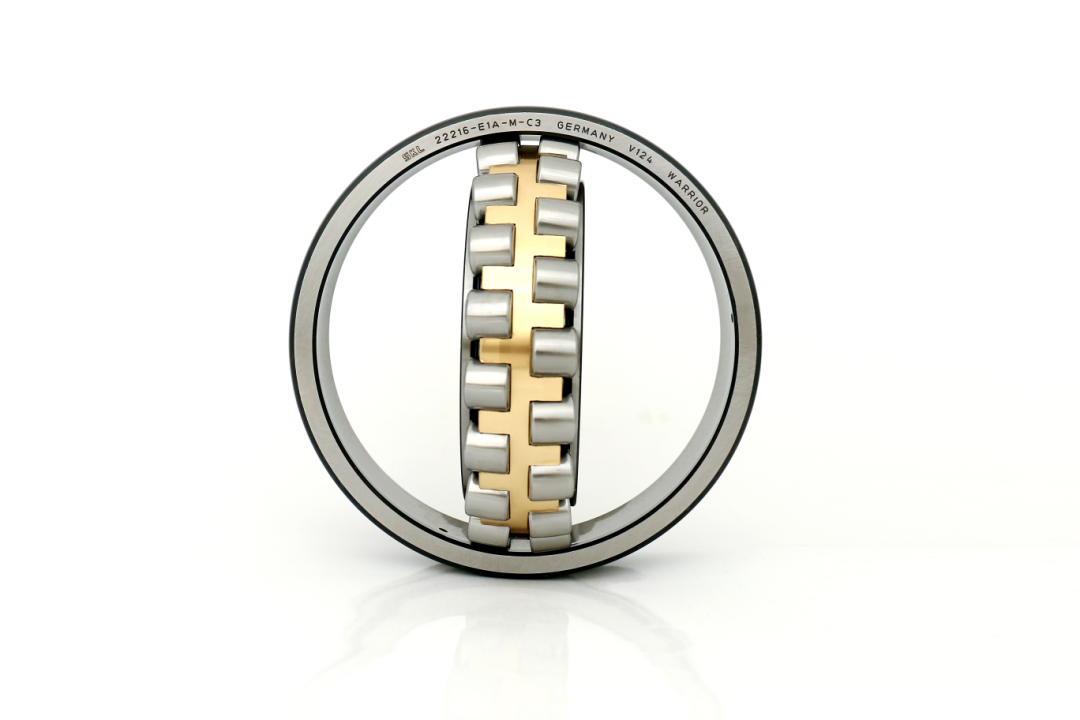

机削黄铜保持架,外圈引导(型号后缀MA)

机削黄铜保持架,内圈引导(型号后级MB)

如需要不同样式的保持架,请订货时说明。


温度限制

允许温度可受以下因素限制:

1、轴承套圈和滚动体的尺寸稳定性至少可达150℃

2、钢质或黄铜保持架的工作温度与轴承套圈和滚动体的工作温度相同;PA66保持架、丁腈橡胶密封圈最高工作温度为120℃

3、润滑剂


可供型号范围

1、单列调心滚子轴承

20204TVP-20252 MB

20304TVP-20330 MB


2、双列调心滚子轴承

21304 E1 TVP -21322 E1 TVP

22205 E1-22264 MB

22308 E1-22356 MB

23022 E1 TVP-230/1250 MB

23120 E1 TVP-231/1000 MB

23220E1M-232/800 MB

23320MA-23338 MB

23936MB-239/1180 MB

24024 E1-240/1120 MB

24122 E1-241/1000 MB

更多轴承相关信息,欢迎关注SKL官网及官方微信。
