6206轴承尺寸参数图片

时间:2023-06-19   访问量:128

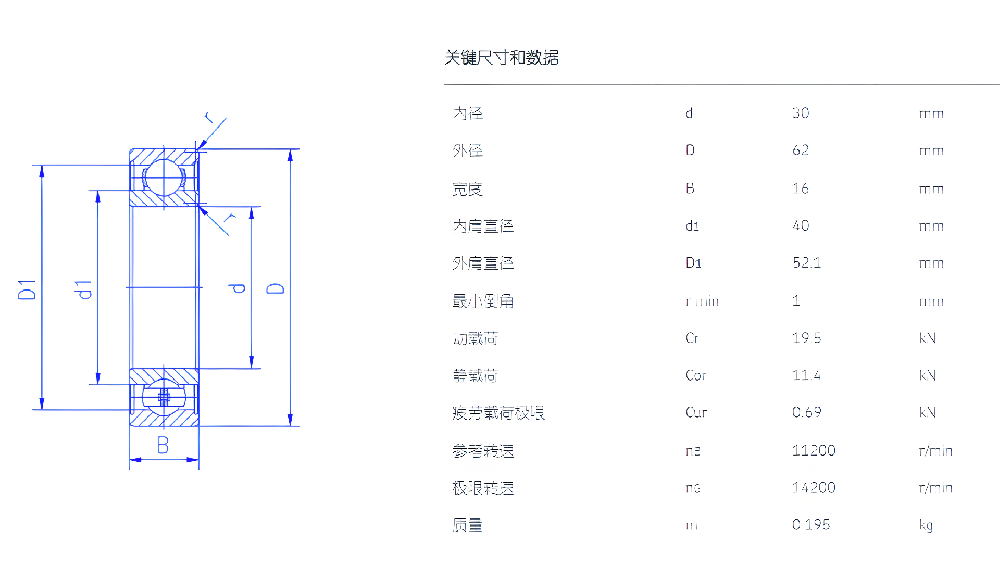

6206轴承尺寸参数图片,内径:30mm,外径:62 mm,厚度:16 mm,类型为深沟球轴承。

应用于:摆线减速机、立式车床、煤磨机、牵引、反应设备、抛光设备、冲床、板式塔、焊机、划线车、绞线机、糖果机械、横流式冷却塔、垃圾处理机等领域。


1.内圈套筒只能作用在内圈上。(内孔大于轴承内圈内孔,外孔小于轴承外圈内径尺寸);

2.外圈套筒只能作用在外圈上。(内孔大于轴承内圈外径尺寸,外孔小于轴承外圈外径);

3.套筒不得作用在防尘塞、保持架、滚动体上;

4.内外装时,根据实际选用,内外套筒配合选用;

5,套筒选用例:6206规格标准,根据轴承规格进行比对选用。

6206轴承安装时,选用套筒外圈外径62mm,外圈内径54.5mm,内圈外径39.5mm,内圈内径30mm 内圈套筒(内外径规格)外圈套筒(内外径规格)内、外圈均配合(内外径规格);

一种中、小型通用卧式升降台铣床;可应用于中小零件的平面、斜面、沟槽、孔等工艺的加工,

其主轴组件包括传动零件,轴,轴承等;主轴轴承工作过程中,可能同时承受径向载荷和双向的轴向载荷。该轴承类型及型号的选用考虑到主轴高刚度,高转速,抗振及结构等等方面的要求,在选择主轴轴承时,可参考如下配置方式:

轴Ⅰ前轴承采用6202型轴承一个,后支承采用6206型轴承一个,

轴Ⅱ前轴承采用6206型轴承一个,后支承采用6206型轴承一个

主轴前轴承采用6210型轴承一个,后支承采用7211AC型轴承一个。


通常,机床主轴若为高速且轻载;多采用配对角接触球轴承,若主要承受轴向载荷且精度不高,也可采用推力轴承搭配深沟球轴承,若要求精度较高,则采用向心推力轴承。而对于中速重载的工况中,一般采用双列圆柱滚子轴承与双向推力角接触球轴承的组合配置,也可以采用成对圆锥滚子轴承,。
